近日，煤專公司在采煤機(jī)行星架合套焊接方面又有新突破，實(shí)現(xiàn)了低溫環(huán)境的高質(zhì)量焊接。

行星架作為采煤機(jī)機(jī)械傳動(dòng)部位的心臟部件，目前主要采用合套焊接工藝，因此行星架焊接質(zhì)量舉足輕重。合套焊接一直由煤專公司進(jìn)行協(xié)作制造，但每當(dāng)冬季氣溫在5℃以下時(shí)，就會(huì)出現(xiàn)批量氣孔缺陷，并且溫度越低缺陷越嚴(yán)重，對(duì)于該瓶頸問(wèn)題長(zhǎng)期以來(lái)只能停工，嚴(yán)重影響整機(jī)制造工期。

近日煤專公司質(zhì)檢部帶頭，通過(guò)多方排查，最終將問(wèn)題鎖定在二氧化碳保護(hù)氣體的源頭——供氣瓶上。自動(dòng)強(qiáng)點(diǎn)焊機(jī)用氣量是普通手工二保焊機(jī)用氣的3倍以上，環(huán)境溫度過(guò)低時(shí)即使采用多瓶匯流排供氣，也依然無(wú)法提供足夠流量的持續(xù)保護(hù)氣體。在連續(xù)自動(dòng)焊接的過(guò)程中一旦保護(hù)氣體不足，就會(huì)出現(xiàn)大量連續(xù)氣孔缺陷，返修成本極高。

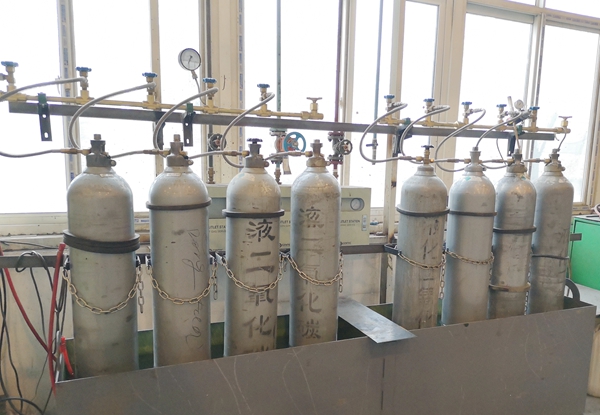

對(duì)此，煤專公司給氣瓶泡起了“熱水澡”，將二氧化碳保護(hù)氣瓶置于恒溫?zé)崴?，確保瓶?jī)?nèi)氣體能充分氣化溢出，為焊接提供持續(xù)大流量的保護(hù)氣體，消除氣孔缺陷，實(shí)現(xiàn)了低溫環(huán)境的高質(zhì)量焊接。并且該措施將冬季氣瓶的使用時(shí)間延長(zhǎng)了一倍以上，大大節(jié)約了焊接成本。（宋澤鋒）
